Voliteľné príslušenstvo

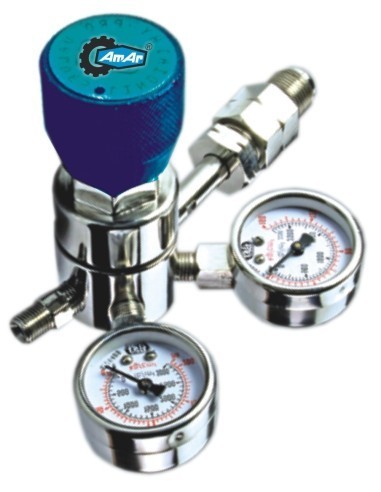

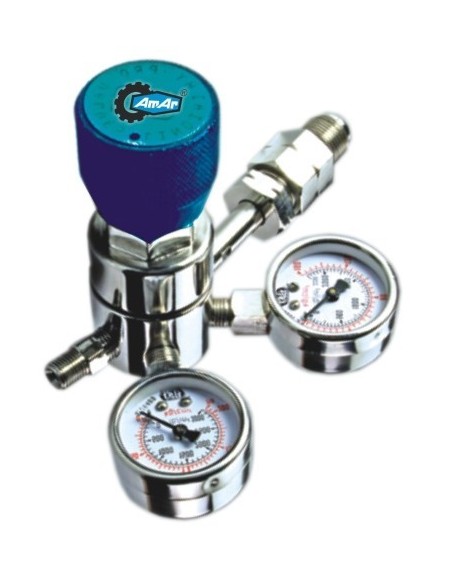

Redukčný ventil: Na manuálne plnenie rôznych plynov pri požadovanom tlaku až 140 bar (Kg/cm²) / 2000 psi alebo viac do reaktora z plynovej fľaše. Dusík, kyslík a vodík je možné dopĺňať cez rovnaký regulátor (so špeciálnym adaptérom). Je možné ponúknuť aj regulátor pre iné plyny ako NH3, CO2 atď. Regulátor je dodávaný s SS opláštenou teflónovou vysokotlakovou hadicou (4m dlhá), prepúšťacím ventilom, spätným ventilom (NRV), rýchlospojkou (QRC) a manometrami.

Plynové zosilňovače sú užitočné, keď sú tlaky vo fľašiach oveľa nižšie ako menovité tlaky v autokláve. V takom prípade zosilňovač odoberá plyn pri nižšom tlaku z valca a stláča ho, aby dodal pri vyšších tlakoch až 5000 psig. Vo všeobecnosti sú ovládané pneumaticky. Pre kvapalný CO2 používaný v superkritickom systéme, na extrakciu tekutín sú k dispozícii špeciálne plynové čerpadlá.

Hmotnostné prietokomery (MFM) možno použiť na meranie presného hmotnostného prietoku plynu (v g/h alebo / LPH) a celkového množstva hmoty (v g alebo litroch) nabitého v autokláve, v ktoromkoľvek bode. Regulátor hmotnostného prietoku (MFC) sa používa na naplnenie nastaveného prietoku plynu do autoklávu pri vysokých tlakoch až do 350 bar / kg/cm² alebo ho možno použiť v režime regulácie tlaku na indikáciu prietoku plynu a celkového príjmu plynu na udržanie požadovaného nastaveného tlaku vo vnútri autoklávu. Rovnaký MFM / MFC možno použiť pre viacero plynov jednoduchým zadaním konverzného faktora pre rôzne hustoty plynu za predpokladu, že plyny sú voči sebe inertné. MFM/MFC sa dodáva s vysokotlakovou flexibilnou hadicou, vstupným filtrom, NRV & QRC s digitálnym indikátorom prietoku plynu s totalizátorom a prídavným PID regulátorom tlaku so snímačom tlaku, ak sa MFC používa v režime regulácie tlaku. Užívateľ musí zadať max. rozsah prietoku, tlak a plyn pre objednanie MFM/MFC.

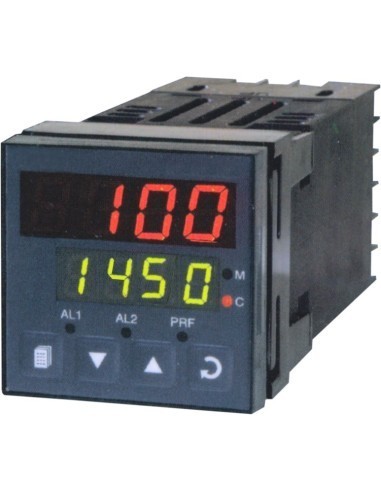

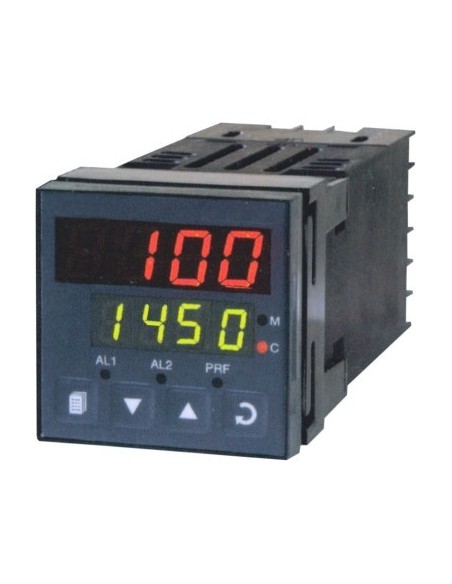

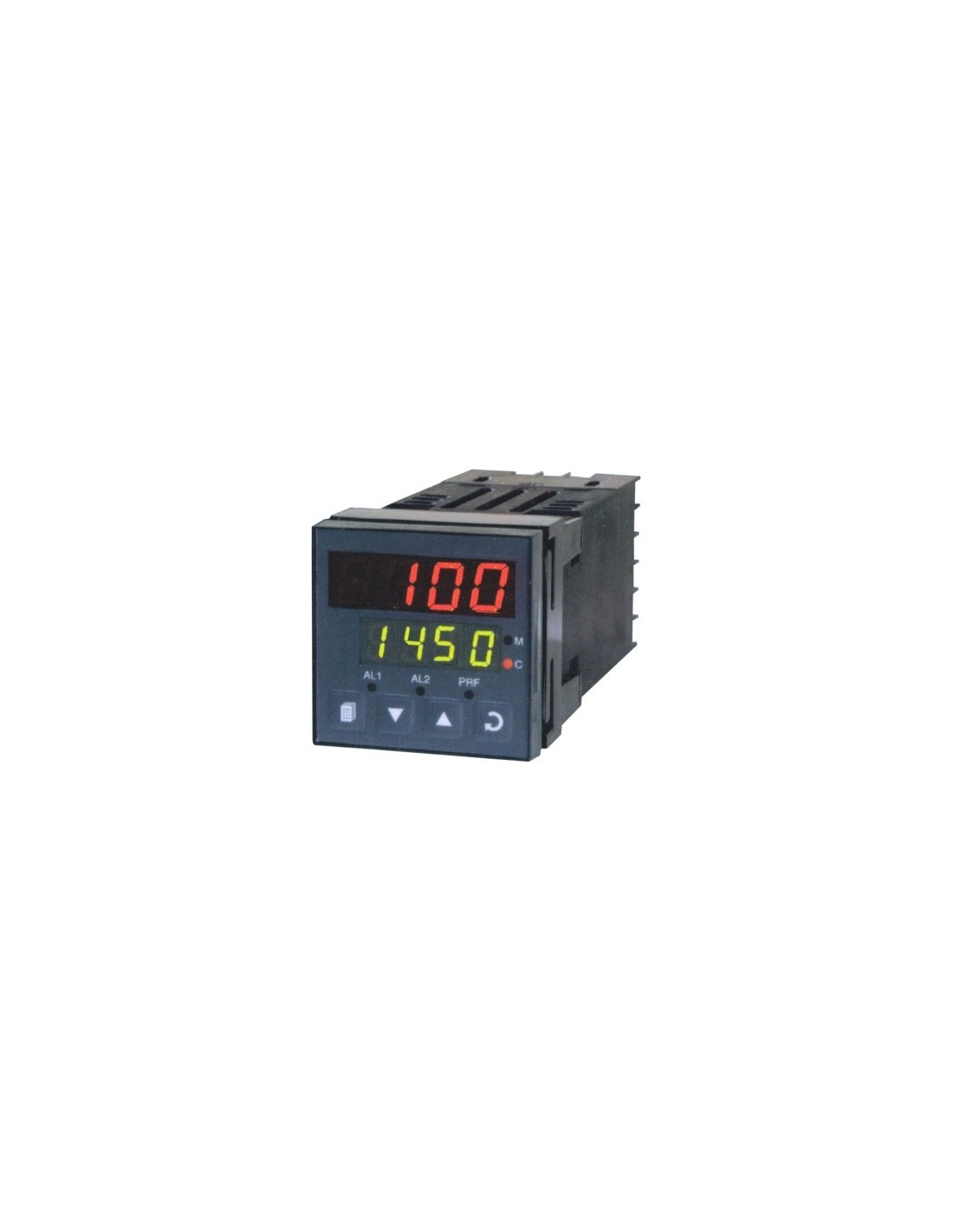

Digitálny tlakový indikátor/ovládač. Pozostáva z tlakového snímača (vysielača) a digitálneho tlakového indikátora/ovládača (namontovaný na spoločnom ovládacom paneli) s tlakovým alarmom a voliteľným odpojením ohrievača pre bezpečnosť. Digitálny indikátor tlaku má hodnotu tlaku v baroch a psi, kde ako ovládač číta ktorúkoľvek z jednotiek. Regulátor sa bežne používa s regulátorom hmotnostného prietoku (MFC) alebo solenoidovým/regulačným ventilom prietoku na udržanie konštantného tlaku vo vnútri autoklávu. S MFC sa na rovnakom paneli nachádza aj indikácia prietoku plynu a počítadlo. Snímač tlaku má obmedzenie teploty až do 80°C, preto je vybavený plášťom vodného chladenia. Voliteľne sa dodáva bezpečný tlakový snímač s certifikáciou IIC. Na požiadanie je možné ponúknuť snímač tlaku s membránou Hastelloy C-276 / Tantal / Monel.

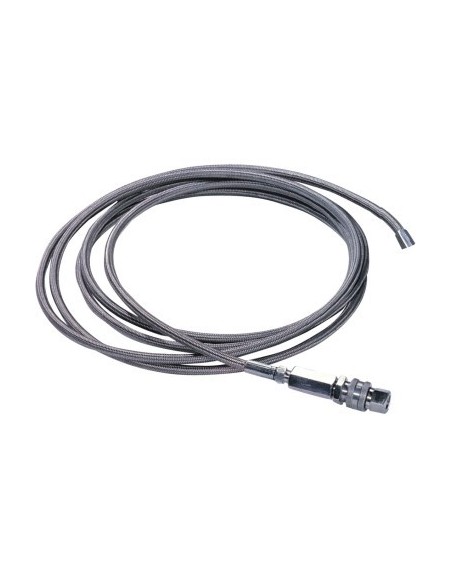

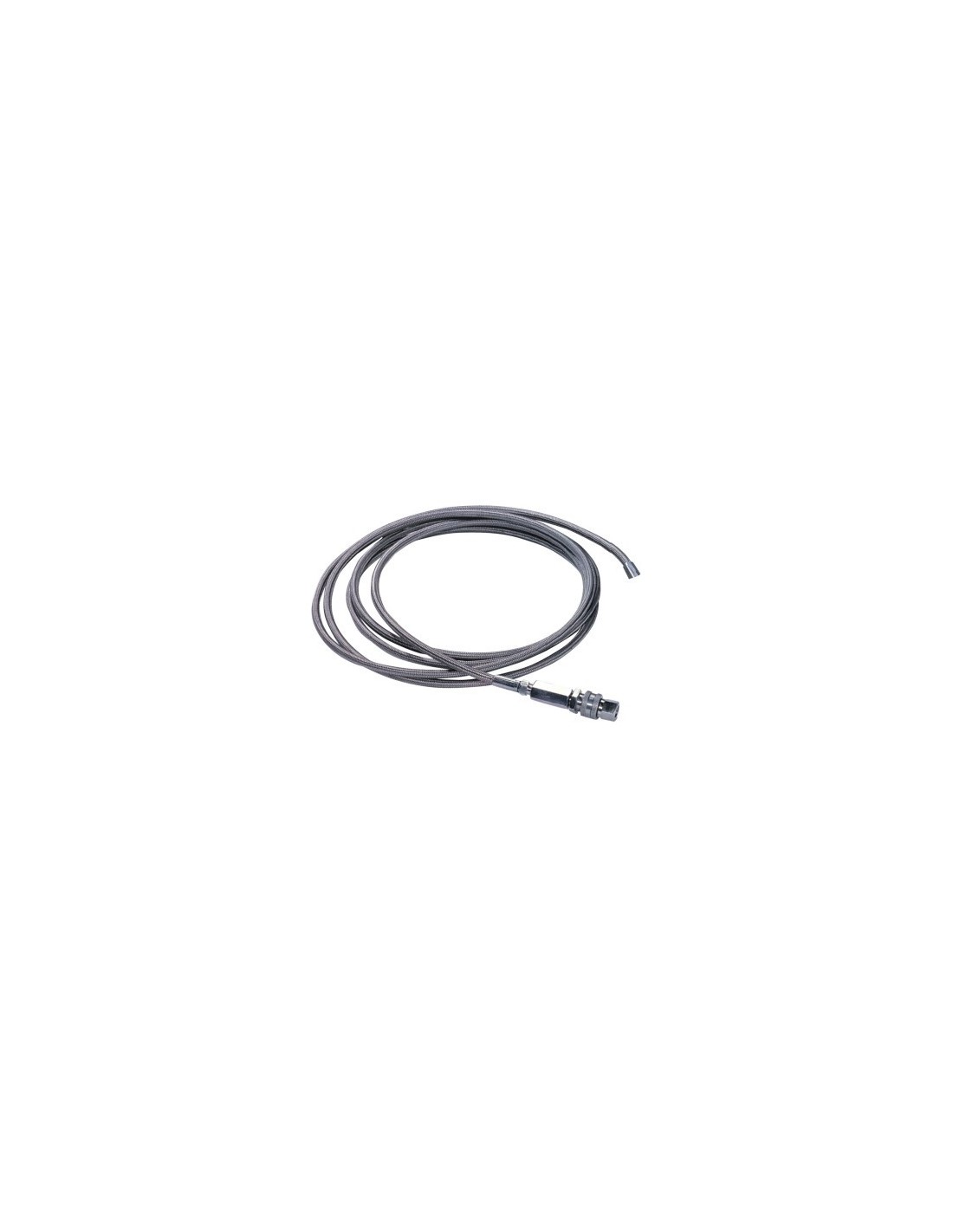

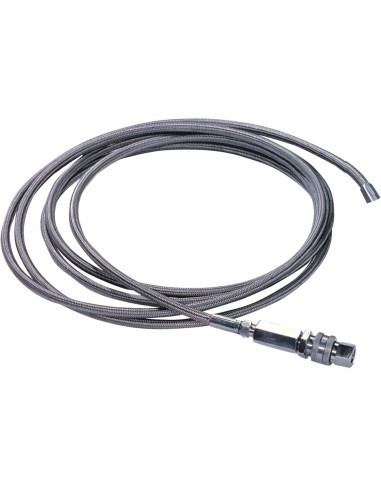

Všetky štandardné dodávané vysokotlakové hadice sú flexibilné SS opláštené, teflónové hadice s menovitým tlakom 2000 psi, pokiaľ nie je uvedené inak.

Kompletná montáž všetkého príslušenstva sa musí vykonať na autoklávovom stojane / vozíku. Všetky indikátory / ovládače sú namontované na spoločnom SS paneli.

Kvapalina / suspenzia / plynová plniaca vysokotlaková nádoba. Používa sa na prenos kvapaliny alebo plynov do autoklávu pod tlakom. Skladá sa z vysokotlakovej nádoby SS-316 navrhnutej pre pracovný tlak 100 bar (kg/cm2) alebo vyšší s otvorom pre tlakovú nádobu na dusík (N2), prívod kvapaliny, výstup kvapaliny, manometer, poistný tlakový ventil, vysokotlaková hadica, QRC , & NRV. Kvapalina, ktorá sa má naplniť, sa privádza do nádoby z horného lievika a natlakuje sa plynným N2, kým jej tlak nie je vyšší ako tlak v autokláve, a potom sa kvapalina pod tlakom naplní do autoklávu. Množstvo a rýchlosť prietoku nabitej kvapaliny nie je v tomto systéme presne známa. Na približné meranie nabitej kvapaliny alebo jej prietoku však môže byť voliteľne poskytnutý indikátor hladiny alebo priezor alebo váhy. Nádoby rôzneho tlaku, M.O.C. & veľkosti sú v ponuke. Tieto nádoby možno použiť aj na skladovanie plynov, keď sú plynové fľaše ďaleko. Pomocou tejto varianty je možné určiť aj približné množstvo alebo prietok spotrebovaného plynu meraním poklesu tlaku.

Veľkosti: ½ l., 1 l., 2 l., 5 l., 10 l.

Coriolisov prietokomer/regulátor hmotnostného prietoku plynu a kvapaliny. Používajú sa na vyššiu a presnejšiu indikáciu prietoku plynu alebo kvapaliny alebo riadenie tam, kde nie sú vhodné tepelné hmotnostné prietokomery. Spoločný merač je možné použiť pre všetky plyny a kvapaliny len so zmenou tlakových spádov a rozsahov prietoku.

Etylénoxidová nádoba. Pozostáva z etylén-oxidovej horizontálnej nádoby SS 316 s prívodom, výstupom, prívodom plynu s ponornou trubicou, teplomernou nádobkou, manometrom a vysokotlakovou hadicovou rúrou s NRV a QRC pre pracovný tlak 10 kg/cm². Používa sa na etoxyláciu. Môže byť dodaný s ohňovzdornými váhami. Veľkosti: 2l. & 5 litrov.

Systém pumpy na dávkovanie kvapalín. Tento systém sa používa na nabíjanie kvapaliny požadovanou rýchlosťou už od 1 ml/hod. do 100 l/hod, keď je autokláv pod tlakom. Dávkovací systém sa dodáva s čerpadlom, indikátorom prietoku, ovládačom, nádržou na kvapalinu, bezpečnostným tlakovým ventilom, tlakomerom, sitom, vysokotlakovou hadicou, NRV a QRC. Voliteľne je k dispozícii aj totalizátor prietoku. AMAR ponúka 2 typy čerpadiel.

Lacné membránové čerpadlá pre tlak do 100 barov a min. rozsah prietoku 60-600 ml/hod. do max. 10-100 l/hod. Prietok sa mení zmenou otáčok motora pomocou pohonu s premenlivou frekvenciou.

Vysokotlakové, presnejšie nízkoprietokové dávkovacie čerpadlá typu HPLC pre vysoké tlaky až do 350 barov a rozsah prietoku od 0,01 do 100 ml/min. Tieto čerpadlá možno použiť spolu s presnými váhami na meranie celkového množstva nabitej kvapaliny v ľubovoľnom čase.

Auto Chladiaci systém. Ovládací panel autoklávu poskytuje výstup 230 V, 1Ø na pripojenie externého auto-chladiaceho systému. AMAR ponúka 3 možnosti:

Solenoidový ventil, ohňovzdorný IIC (pre autoklávy do 25 litrov) alebo

Pneumaticky ovládané guľové ventily (pre autoklávy nad 25 litrov) spojené na vstupe vnútorného chladiča s externým zdrojom prívodu chladenej vody. Toto je štandard pre 50 ml a 100 ml autoklávy, avšak pre väčšie autoklávy, ak je tlak v potrubí studenej vody

Pump & Water Cooling Tank: Tento systém sa používa na riadenie - reguláciu v autokláve a na jeho rýchle ochladenie na nižšiu teplotu po skončení reakcie. Cirkuluje vodu do vnútorného chladiača reaktorov. Je to veľmi dôležitá vlastnosť pre vysoko exotermické alebo nekontrolované reakcie. Chladenie sa spustí automaticky, ak rýchlo stúpne rýchlosť ohrevu. Dodáva sa s ½ H.P non FLP monoblokovým čerpadlom alebo FLP IIC motorom spojeným čerpadlom, nádržou, potrubím a flexibilnými hadicami s QRC a je namontovaný na samotnom autoklávovom vozíku. Môže sa tiež použiť na cirkuláciu vody v chladiči externého hliníkového liateho ohrievača, keď vnútorná špirála nie je možná.

Nízkoteplotný chladiaci kúpeľ. Používa sa na zníženie teploty autoklávu až do -50 °C od teploty miestnosti, aby sa reakcie uskutočňovali pri nižšej teplote. Pozostáva z jedno/dvojstupňových kompresorov, expanzného ventilu, kondenzátora, miešadla, obehového čerpadla s ovládacím panelom na reguláciu teploty médií vo vani. Chladiace médium/olej sa ochladzuje v kúpeli a potom cirkuluje do vnútornej cievky/plášťa autoklávu cez 6 stôp. Pružné hadice SS s izoláciou. Je možné ponúknuť spoločný systém ohrevu a chladenia jednej tekutiny (otvorený kúpeľ/uzavretá slučka) pre teploty od -50 do 200 °C vo vnútri reaktora.

Ventily na reguláciu prietoku. Tieto ventily možno pripojiť na vstup do plášťa na reguláciu prietoku pary/horúceho oleja/vody na reguláciu teploty z PID alebo na vstup alebo výstup z autoklávov na reguláciu tlaku. Amar ponúka 2 možnosti:

a.) Zapnutie/vypnutie pneumatického guľového ventilu ovládaného výstupom 230 V z panelu na elektromagnetický ventil FLP IIC v rade prívodu vzduchu

b.) Pneumatické proporcionálne prietokové regulačné ventily s I na P prevodníkom (pre presnú reguláciu teploty / tlaku).

Refluxný kondenzátor. Je to rúrkový výmenník tepla SS-316 s plášťom (0,01 m², 0,02 m² alebo 0,05 m²), ktorý sa používa na spätný tok kondenzátu, späť do reaktora a odvádzanie neskondenzovaných pár. Je pripojený priamo na veko autoklávu a pracuje pod plným tlakom autoklávu. Spätné kondenzátory sú ponúkané v rôznych MOC a oblastiach.

Kondenzátor. Je to SS-316 plášťový a rúrkový výmenník tepla s reverzným prietokom na destiláciu/kondenzáciu výparov z autoklávu až do tlaku 10 kg/cm². Môže byť ponúkaný vo všetkých rôznych MOC, vyššom tlaku a rôznych povrchových plochách, ako sú 0,1, 0,2, 0,5, 1 a 2 m2. Kondenzát sa môže odoberať oddelene alebo sa môže refluxovať späť do reaktora.

Prijímacia nádoba SS 316 môže byť napojená na výstup z plášťa a trubice alebo spätného kondenzátora, aby sa kondenzát zhromažďoval oddelene. Je tiež vybavený portom na aplikáciu vákua a ponúka sa v ½ l, 1 l, 2 l. & 5 litrov veľkosti. Vyššie veľkosti a iné MOC môžu byť ponúknuté na špeciálnu žiadosť. Voliteľne môže byť vybavený indikáciou hladiny.

Regulátor spätného tlaku. Je namontovaný na vetracom potrubí autoklávu a používa sa na udržiavanie konštantného tlaku vo vnútri autoklávu. Tlak sa udržiava uvoľnením pretlaku do atmosféry alebo cez hadicu do bezpečnej oblasti. Tlak je možné na začiatku nastaviť na manometri manuálnym otáčaním gombíka. Po prekročení nastaveného tlaku sa pretlak uvoľní, kým sa tlak v autokláve nerovná nastavenému tlaku alebo pod ním. Uvoľňovanie tlaku je pomalé a postupné a nastavený tlak je možné kedykoľvek meniť. Na požiadanie je možné ponúknuť aj elektronický digitálny regulátor spätného tlaku, kde sa tlak nastavuje digitálne.

Tlakový bezpečnostný ventil. Vysokotlakové autoklávy sú vybavené vstavaným bezpečnostným prietržným kotúčom, avšak dodatočnú bezpečnosť môže poskytnúť poskytnutie tlakového bezpečnostného ventilu, ktorého uvoľňovací tlak je možné nastaviť manuálne v širokom rozsahu zvýšením alebo znížením napätia pružiny. Nastavený tlak by mal byť bežne okolo max. prípustného pracovného tlaku. Bezpečnostné poistné ventily sa štandardne dodávajú pre sklenené, rockerové a reaktory, kde nie sú k dispozícii prietržné kotúče pre nízky tlak. Tieto ventily sa dodávajú s vitonovými krúžkami, ktoré nemusia byť vhodné pre určité plyny a rozpúšťadlá.

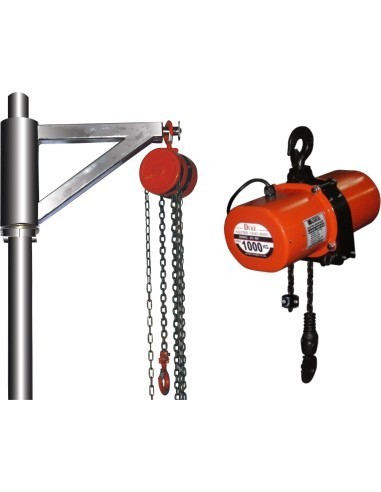

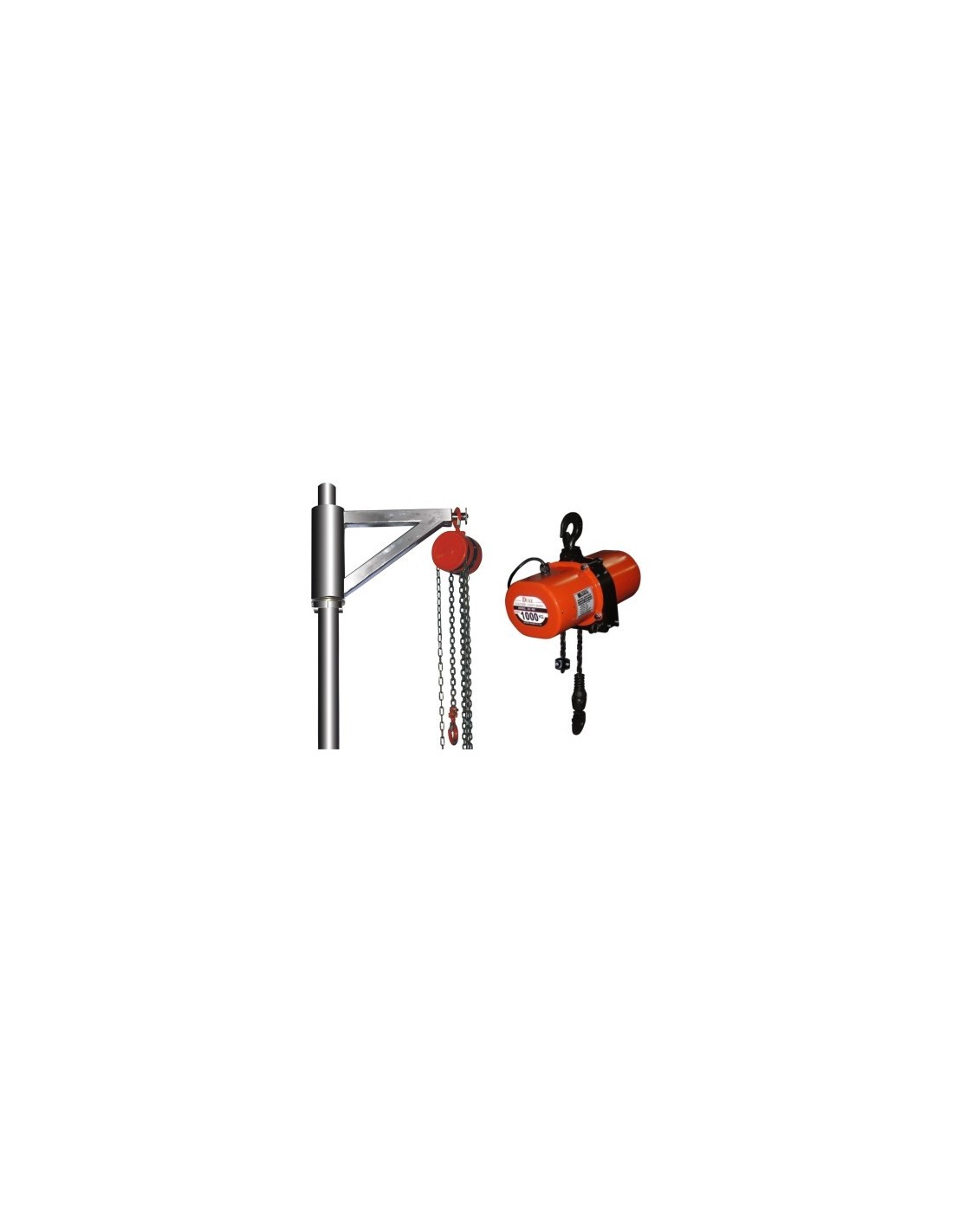

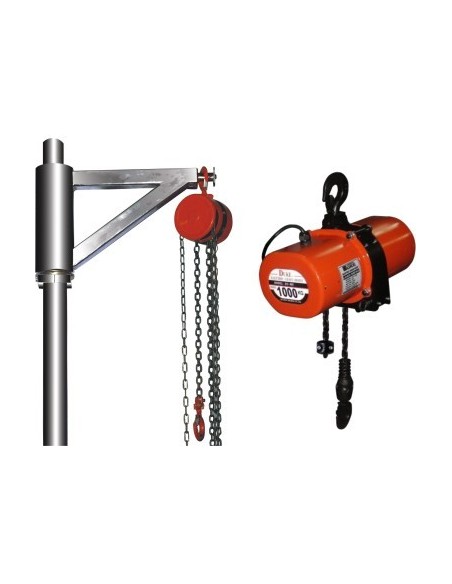

Kladkostroj s reťazou. Pre veľkosti autoklávu 10 litrov / bomba je príliš ťažká na manuálne zdvihnutie. Preto je možné ponúknuť kladkostroj namontovaný na rovnakom vozíku so stojanom SS na zdvíhanie s minimálnym úsilím.

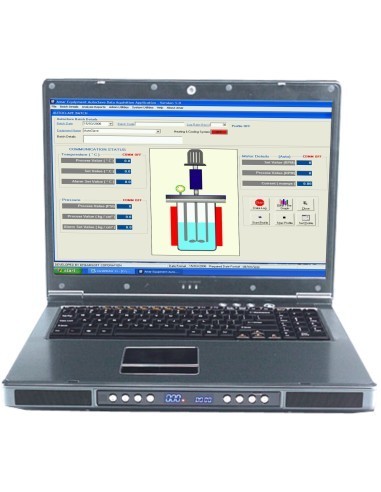

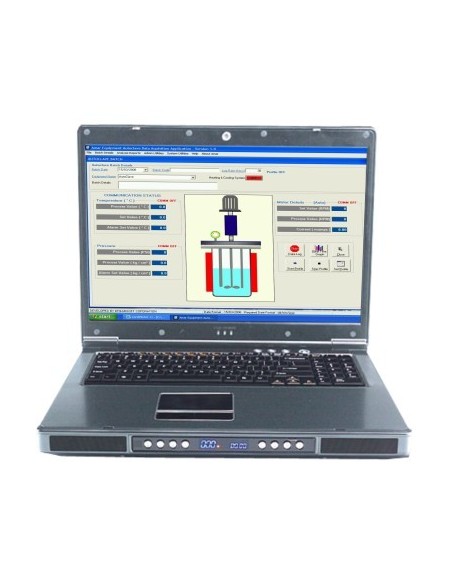

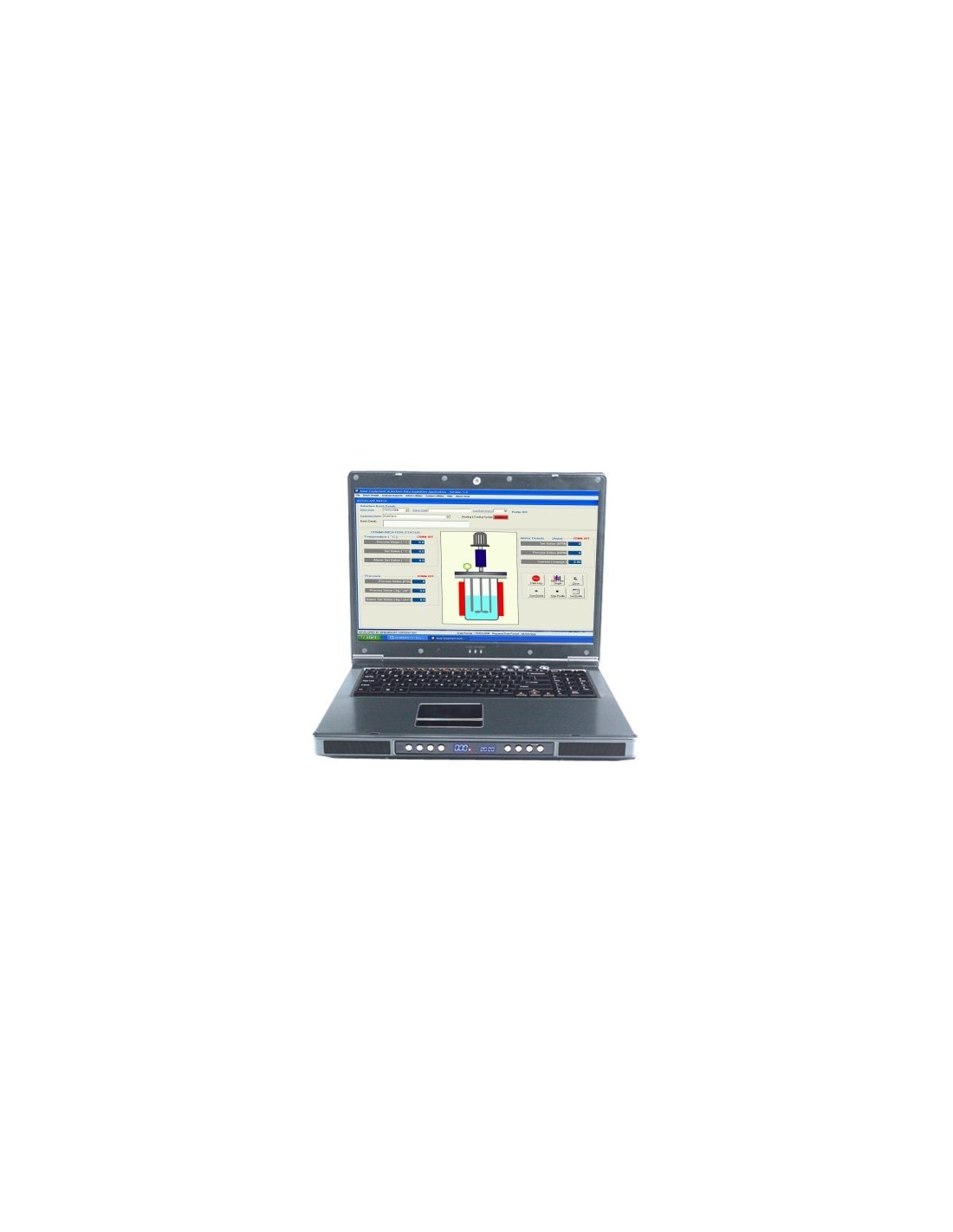

SCADA softvér pre diaľkové ovládanie a nahrávanie. Pozostáva zo softvéru so všetkými ovládačmi/indikátormi s komunikačným portom RS485 modbus alebo PLC & HMI, pre online zobrazenie, zmeny nastavených hodnôt a zaznamenávanie údajov tlaku, teploty, otáčok motora, krútiaceho momentu motora % & voliteľne prietok kvapalín / plynu s počítadlom, teplotou ohrievača atď. na diaľku z PC, ako aj lokálne z panelu. Poskytuje nepretržité online zaznamenávanie údajov vo vopred definovaných variabilných časových intervaloch, online grafické znázornenie, ako aj historické údaje na PC pre jeden alebo viac autoklávov. Súčasťou dodávky je aj prevodník RS 485-232 a kábel do dĺžky 10 m alebo viac.

Systém filtrácie a recyklácie katalyzátora. Pozostáva z vertikálnych SS sintrovaných filtračných vložiek v kryte SS. Po ukončení plnenia, sa reaktorová kvapalina prenesie na katalyzátorový filter pod tlakom reaktor/dusík. Po ukončení filtrácie sa katalyzátor spätným premývaním odoberie späť do reaktora, čím sa recykluje a sprístupní pre ďalšiu dávku. Vo všeobecnosti je tento systém vhodný a dostupný pre objemy reaktora 20 l a viac.

Catalyst Slurry Charging System. Je tlakový reaktor s magnetickým miešaním, vybavenie: vstupné a výstupné ventily, manometer a dusík/ventil. Rozpúšťadlo a katalyzátor sa naplnia do nádoby a suspenzia vytvorená miešaním sa prenesie pod tlakom dusíka do reaktora. Objem tohto reaktora je približne 50 % objemu autoklávu a je navrhnutý pre tlak rovnaký alebo menší ako je tlak navrhovaný v autokláve.

Ďalšie príslušenstvo / Voliteľné. Vhodná rotačná lopatka, vodná kruhová alebo membránová výveva, ktoré môžu byť dodané pre vákuum od 700 mm Hg do 10 -3 mm Hg v reaktore, v závislosti od zvoleného typu čerpadla. Používa sa buď pred dávkou do reaktora alebo na vákuovú destiláciu. Na požiadanie je možné ponúknuť vhodný analógový alebo digitálny indikátor vákua s ovládačom.
