HST/HZS Trubkové pece delené
HST / HZS - Horizontálne delené trubkové pece
Delené trubkové pece typu HST (jednozónové) a typu HZS (trojzónové) používajú voľné ohrevné drôtové elementy, ktoré sú vložené priamo do izolácie pece. Výhodou tohto riešenia je jeho flexibilita; s použitím trubicových adaptérov je možné použiť rôzne priemery trubiek.

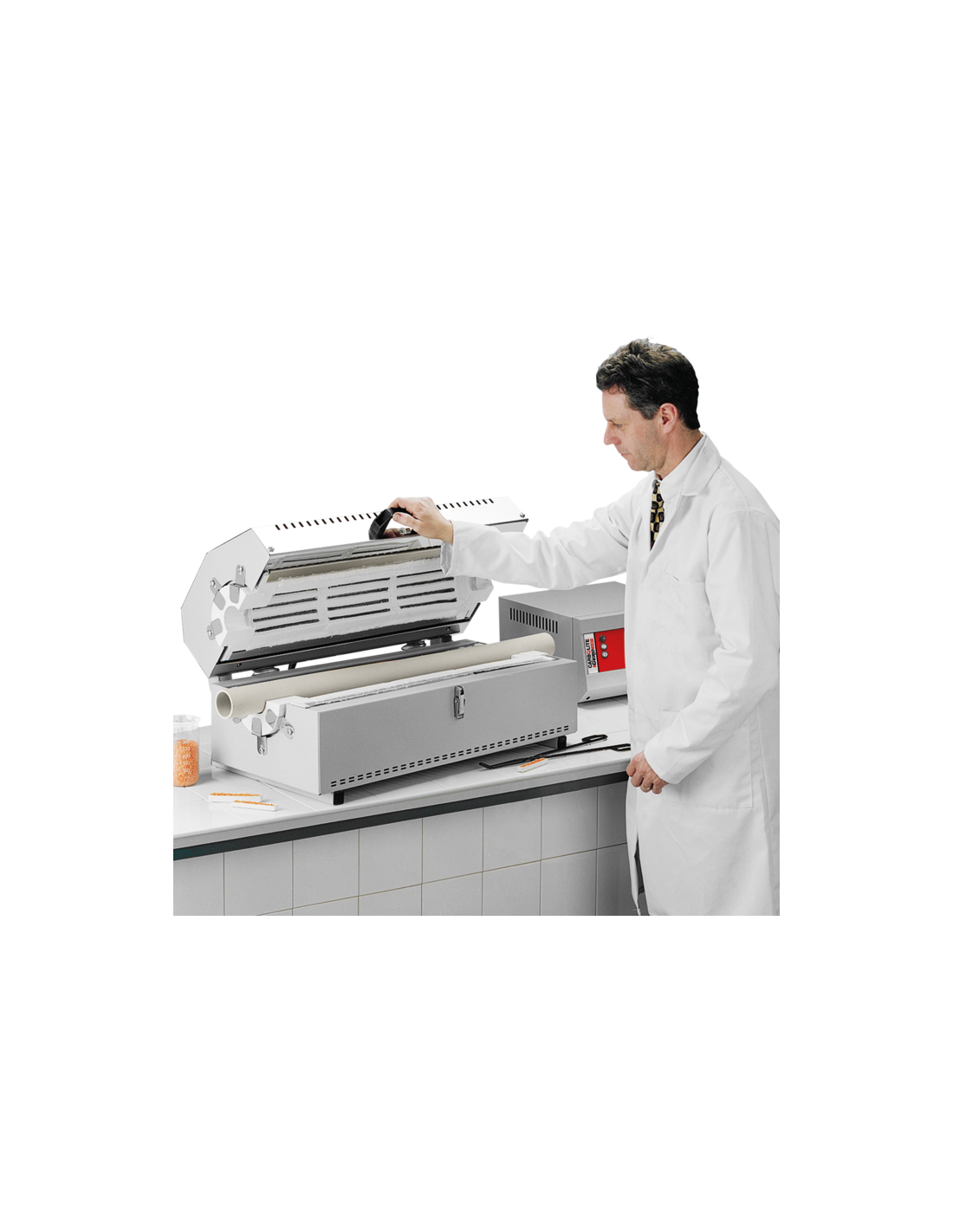

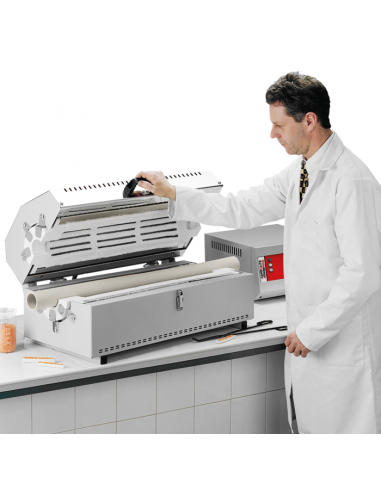

Pece majú stredové teleso, ktoré je zavesené a rozdelené na dve polovice pozdĺž jeho dĺžky. To umožňuje ľahšiu výmenu pracovných trubiek a použitie trubkových pecí s reaktormi alebo pracovnými trubkami tam, kde by sa koncové príruby obtiažne vkladali do nedelených pecí.
Pece HST a HZS neobsahujú integrálnu pracovnú trubku, táto musí byť objednaná zvlášť, ako doplková položka. Dĺžka pracovnej trubky je závislá od použitia, napr. pre použitie s modifikovanou atmosférou alebo vo vákuu.
Použitie samostatnej pracovnej trubky má výhodu, že chráni ohrevné elementy pred poškodením alebo znečistením.
Trojzónové trubkové pece HZS ponúkajú vynikajúcu uniformitu, ktorá je výsledkom delenia ohrevnej dĺžky do troch zón, z ktorých každá má svoju vlastnú riadiacu jednotku a termočlánok.
Štandardná výbava
- Maximálna prevádzková teplota 1200°C
- Pec je vybavená regulátorom Carbolite Gero 301 s jednoduchým dosiahnutím nastavenej teploty a procesným časovačom.
- Možnosť použitia pracovných trubiek s vonkajším priemerom do 110 mm
- Ohrevná dĺžka, 1-zónová: 200; 300; 400; 450; 600; 900 mm (HST)
- Ohrevná dĺžka, 3-zónová pec: 600; 900 mm (HZS)
- Pec s oddeleným ovládacím panelom pripojeným cez dvojmetrový kábel
- Pec je rozdelená na dve časti, čo umožňuje ľahké vloženie pracovnej trubky alebo vzoriek upnutých do testovacieho zariadenia
- Vysoko kvalitné drôtové prvky potiahnuté vákuovo tvarovanou izoláciou zabezpečia rýchly ohrev, vynikajúcu konštantnú teplotu a rýchle vychladnutie
- HZS: End zone control is via back to back thermocouples
- HZS: End zones of 150 mm each end
Voliteľné možnosti
- Možnosť výberu z rôznch typov digitálnych regulátorov, multi segmentových programátorov a ústrední.
- Pece HST, HZS môžu byť vybavené komunikačným rozhraním RS232, RS485 alebo Ethernetom.
- Ochrana proti prehriatiu (odporúčané hlavne pre ochranu vzácnych materiálov a pri bezobslužnej prevádzke)
- Dostupné sú doplnkové pracovné trubky, koncové tesnenia sady pracovných trubiek pre použitie s modifikovanou atmosférou alebo vo vákuu.
- Vákuové zariadenie s voľbou rotačného čerpadla alebo turbomolekulárneho čerpadla sú k dispozícii pre pece s vnútorným priemerom trubiek 60 mm a viac
- Dostupné sú tiež izolačné záslepky, plynotesné koncové zátky a pripojenie pre vákuum
- K dipozícii je široký výber pracovných trubiek rôznch priemerov a z rôznych materiálov: napr. z kremeňa, keramiky alebo kovu
- "L" stojan pre použitie vo vertikálnej aj horizontálnej polohe
- Ovládací modul so 6 m dlhým vedením
- HZS: Tri zóny s rovnakou dĺžkou
- HZS: Pre programovanie chladenia je možné dodať regulátory schopné opätovného prenosu žiadanej hodnoty
Upozornenie
- Rýchlosť zahrievania pri použití voliteľnej keramickej trubky musí byť obmedzená na 5°C/min.
- Rýchlosť zahriatia sa mení do 100°C pod maximom, pomocou prázdnej trubky a izolačných zástrčiek
- Pracovný výkon je meraný pri stálej prevádzkovej teplote
- Šírka ovládacej skrinky je väčšia ako 570 mm - pre modely s trojfázovým napájaním
- Uniformná dĺžka je meraná s namontovanými izolačnými zátkami
- Maximálna nepretržitá prevádzková teplota je 100°C pod maximálnu teplotu
Prehľad: HST / HZS - Horizontálne delené trubkové pece.
Model | Max.teplota | Vonkajší priemer trubky | Ohrevná dĺžka | Počet zón |
---|---|---|---|---|
HST 12/200 | 1200°C | 110 mm | 200 mm | |
HST 12/300 | 1200°C | 110 mm | 300 mm | |
HST 12/400 | 1200°C | 110 mm | 400 mm | |
HST 12/450 | 1200°C | 110 mm | 450 mm | |
HST 12/600 | 1200°C | 110 mm | 600 mm | |
HST 12/900 | 1200°C | 110 mm | 900 mm | |
HZS 12/600 | 1200°C | 110 mm | 600 mm | |
HZS 12/900 | 1200°C | 110 mm | 900 mm |
- Maximálna prevádzková teplota
- 1200°C
- Vybavenie
- s regulátorom
- Pec
- delená
- Typ regulátora
- Carbolite Gero 301 s jednoduchým dosiahnutím nastavenej teploty a procesným časovačom
- Možnosť použitia pracovných trubiek s vonkajším priemerom do 110 mm
- 5
- Ohrevná dĺžka -1-zónová pec
- 200; 300; 400; 450; 600; 900 mm (HST)
- Ohrevná dĺžka -3-zónová pec
- 600; 900 mm (HZS)
- Pec s oddeleným ovládacím panelom pripojeným cez dvojmetrový kábel
- 8
